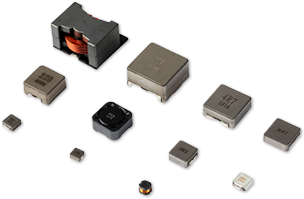

고품질의 Metal계 자성 분말을 이용한 수동 부품
DC/DC 컨버터나 대전류의 에너지 저장 역할
CPU 등 주요 부품 보호, 안정적 전원 공급 & 전기적 노이즈 방지 Filter로 사용
오랜 경험과 기술력을 보유하고 있으며 자체 개발을 통한 특허 보유
자동차 분야 인증 (AEC-Q200 및 IATF16949) 획득
대전류 인덕터의 장점
· Slim Size & 높은 열적효율
· 높은 전류 특성과 낮은 직류 저항
· 전자파 차폐기능
· 전원부 교류전류는 저지, 직류 흘려 Chock역할
· 전기적 잡음 방지 Fillter 사용
· CPU, 주요 부품 보호, 안정적 전원 공급
Application
Car Audio, Car Navigation, LED/HID, Air-conditioner, BMS, On-board charger, ECU
DRL(Daytime running light)
HID Ballast
Hydrogen vehicle DC/DC Converter
Audio DC/DC Converter
USB Charger
Front Camera
ISG DC/DC Converter
HVAC System
UHD-TV, LED lighting, Notebook, Beam-projector, DC-DC Converter, Smart-phone, Tablet PC

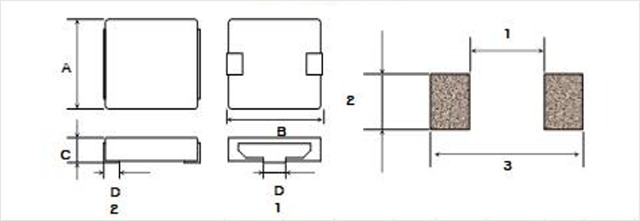

Product Dimensions
| Identification | |
|---|---|
| SPI-070-30-4R7 | |
| ⓐ-ⓑ-ⓒ-ⓓ | |
| ⓐ | Product name |
| ⓑ | Dimension Width, mm |
| ⓒ | Dimension Height, mm |
| ⓓ | Inductance, 8R2 = 8.2μH |
| Series No. | A | B | C | D1 | D2 | 1 | 2 | 3 | Specifications |
|---|---|---|---|---|---|---|---|---|---|
| SPEM-040-20 | 4.0±0.2 | 4.0±0.2 | 2.0 max | 1.5±0.3 | 0.8±0.3 | 2.2 | 2.5 | 5.2 | 다운로드 |
| SPEM-050-30 | 5.1±0.2 | 5.5±0.2 | 3.0 max | 1.5±0.3 | 1.0±0.3 | 3.0 | 2.5 | 7.0 | 다운로드 |
| SPI-070-24 | 6.6±0.2 | 7.0±0.2 | 2.4 max | 3.0±0.2 | 1.27±0.3 | 3.8 | 3.5 | 7.4 | 다운로드 |
| SPI-070-30 | 6.6±0.2 | 7.0±0.2 | 3.0 max | 3.0±0.2 | 1.27±0.3 | 3.8 | 3.5 | 7.4 | 다운로드 |
| SPIP-070-40 | 6.6±0.2 | 7.0±0.2 | 4.0 max | 3.0±0.2 | 1.27±0.3 | 3.8 | 3.5 | 7.4 | 다운로드 |
| SPIP-070-60 | 6.6±0.2 | 7.0±0.2 | 6.0 max | 3.0±0.2 | 1.27±0.3 | 3.8 | 3.5 | 7.4 | 다운로드 |
| SPI-080-40 | 8.1±0.2 | 8.64±0.2 | 4.0 max | 3.0±0.2 | 1.27±0.3 | 3.8 | 3.5 | 7.4 | 다운로드 |
| SPI-080-65 | 8.1±0.2 | 8.64±0.2 | 6.5 max | 3.0±0.2 | 1.27±0.3 | 3.8 | 3.5 | 7.4 | 다운로드 |
| SPI-100-40 | 10.0±0.4 | 10.7±0.4 | 4.0 max | 4.0±0.2 | 2.2±0.3 | 5.5 | 4.4 | 12.6 | 다운로드 |
| SPI-100-50 | 10.0±0.4 | 10.7±0.4 | 5.0 max | 4.0±0.2 | 2.2±0.3 | 5.5 | 4.4 | 12.6 | 다운로드 |
| SPI-100-70 | 10.0±0.4 | 10.7±0.4 | 7.0 max | 4.0±0.2 | 2.2±0.3 | 5.5 | 4.4 | 12.6 | 다운로드 |
| SPI-130-40 | 12.7±0.3 | 13.2±0.4 | 4.0 max | 3.0±0.3 | 2.0±0.5 | 8.0 | 3.5 | 14.8 | 다운로드 |
| SPI-130-50 | 12.7±0.3 | 13.2±0.4 | 5.0 max | 3.0±0.3 | 2.0±0.5 | 8.0 | 3.5 | 14.8 | 다운로드 |
| SPI-130-65 | 12.7±0.3 | 13.2±0.4 | 6.5 max | 3.0±0.3 | 2.0±0.5 | 8.0 | 3.5 | 14.8 | 다운로드 |
| SPI-150-85 | 15.0±0.3 | 16.0±0.4 | 8.5 max | 7.5±0.3 | 3.5±0.5 | 8.5 | 8.5 | 16.5 | 다운로드 |
| SPI-170-75 | 17.15±0.3 | 18.0±0.3 | 7.5 max | 12.0±0.2 | 2.5±0.4 | 11.4 | 12.2 | 18.9 | 다운로드 |
| SPI-220-130 | 22.2±0.4 | 23.1±0.4 | 13.0 max | 18.5±0.3 | 4.8±0.4 | 12.6 | 18.8 | 24.0 | 다운로드 |
